Технічні характеристики змійовиків конденсатора та випарника |
||||
|
НІ |
Діаметр труби (мм) |
Відстань отвору/ряду (мм) |
Стиль плавника |
Плавний простір (мм) |
|
1 |
Φ7 |
21*12.7 |
Жалюзійний плавник, звичайний плавник, синусоїдний плавник |
1.4~2.0 |
|
2 |
Φ7 |
21*18.9 |
Плавник синусоїдальної хвилі, гофрований плавник |
1.3~1.9 |
|
3 |
Φ7 |
25*21.65 |
Жалюзійний плавник |
1.5~3.8 |
|
4 |
Φ9.52 |
25.4*22 |
Плавець з жалюзі, синусоїда |
1.6~6.35 |
|
5 |
Φ9.52 |
25.4*22 |
Луверд плавник, звичайний плавник, синусоїда плавник |
1.6~3.2 |
|
6 |
Φ9.52 |
25*19 |
Луверд плавник, звичайний плавник, синусоїда плавник |
1.4~3.2 |
|
7 |
Φ9.52 |
25*21.65 |
Жалюзійний плавник, V-подібний плавник |
2.0~3.8 |
|
8 |
Φ9.52 |
25*25 |
Звичайний плавник |
1.6~3.2 |
|
9 |
Φ9.52 |
25*21.65 |
Звичайний плавник |
2.0~6.0 |
|
10 |
Φ9.52 |
25.4*22 |
Жалюзійний плавник, звичайний плавник, синусоїдний плавник |
1.6~6.35 |
|
11 |
Φ9.52 |
31.75*27.5 |
Жалюзійний плавник, звичайний плавник, синусоїдний плавник |
1.6~6.35 |
|
12 |
Φ12.7 |
31.75*27.5 |
Звичайний плавник, плавник синусоїдальної хвилі, плавник V-хвилі |
1.8~6.0 |
|
13 |
Φ12.7 |
31.75*27.5 |
Жалюзійний плавник, звичайний плавник, синусоїдальний плавник, V-подібний плавник |
1.7~2.2 |
|
14 |
Φ12.7 |
31.75*27.5 |
гофрований плавник |
1.6~2.9 |
|
15 |
Φ15.88 |
38.1*33 |
Звичайний плавник, плавник синусоїдальної хвилі, плавник V-хвилі |
2~4 |
|
1.5~4.1 |
1.5~4.2 |
1.5~4.3 |
1.5~4.4 |
1.5~4.5 |
Ми можемо обслуговувати більше типів випарників відповідно до креслення та вимог кожного клієнта
|
|
Серія 1 |
Серія 2 |
Серія 3 |
Серія 4 |
|
Діаметр труби |
Φ 9.52 |
Φ9.52 |
Φ7 |
Φ 7.94 |
|
Простір отвору (мм) |
25 |
25.4 |
20.5 |
22 |
|
Розмір рядків (мм) |
21.65 |
22 |
12.7 |
19.05 |
|
Матеріал трубки |
Мідь, Алюміній |
Мідь, Алюміній |
Мідь, Алюміній |
Мідь, Алюміній |
|
Тип трубки |
Гладка труба |
Гладка труба |
Гладка труба |
Гладка труба |
|
Плавна поверхня |
Жалюзійний плавник |
Плоский плавник |
Плоский плавник |
Жалюзійний плавник |
|
Тип плавника |
Гідрофільна фольга |
Гідрофільна фольга |
Гідрофільна фольга |
Гідрофільна фольга |
|
Товщина ребра (мм) |
0.095~0.2 |
0.095~0.2 |
0.095~0.2 |
0.095~0.2 |
|
Плавний простір (мм) |
1,4~2,3 мм |
1,4~2,3 мм |
1,1~1,8 мм |
1,4~2,0 мм |

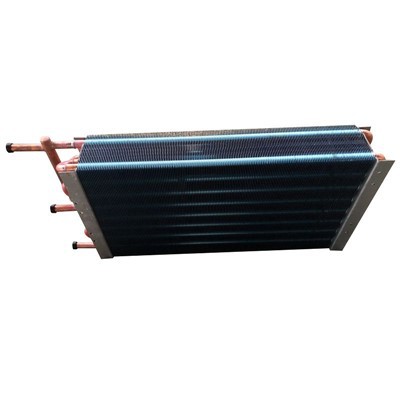

Мідні трубчасті теплообмінники з повітряним охолодженням здаються досить поширеними всюди. Вони справляються з відведенням тепла в повітря багатьма способами і працюють ефективно більшу частину часу. Це тип плавників і трубок, про який ми говорили. Я хочу розібратися в тому, як вони розроблені, і в деяких додатках, а також в інженерних частинах, які роблять їх складними.
В основному мідний трубчастий теплообмінник з повітряним охолодженням дозволяє рідині, як-от вода, масло чи холодоагент, рухатися через мідні трубки. Потім повітря ззовні проштовхується або втягується через труби з ребрами, щоб відводити тепло. Мідна частина добре проводить тепло, а алюмінієві ребра значно збільшують площу поверхні, до якої доторкається повітря.
Основне рівняння тут таке: Q дорівнює U, помножене на A, помножене на дельта T sub lm. Q – швидкість тепловіддачі. U позначає загальний коефіцієнт теплопередачі, і він покращується з налаштуванням труби та ребер. А — це загальна площа поверхні, яку ласти дійсно збільшують. Delta T sub lm — це логарифм середньої різниці температур рідини всередині та повітря зовні. Я вважаю, що це рівняння як би пов’язує все разом.
Виберіть нас, створіть кращий теплообмінник з повітряним охолодженням з мідної трубки.
Наші переваги
- Ми налаштували продукти для багатьох клієнтів, нижче наведено деякі проекти, які ми робили раніше.
- Ми можемо надати проектні дані та виробничі креслення.
- Ми обіцяємо використовувати програмне забезпечення для проектування, яке продає -відома європейська компанія з програмного забезпечення HAVC. За 8 років співпраці з ними ми розробили, обробили та експортували сухі охолоджувачі в різні країни по всьому світу.
- Усі відгуки клієнтів свідчать про те, що фактична ефективність охолодження майже така ж, як і теоретичне проектне значення.
Упаковка та доставка
Звичайна упаковка - дерев'яна коробка. При експорті до європейських країн дерев'яний ящик буде фумігований. Якщо контейнер занадто щільний, ми будемо використовувати поліетиленову плівку для упаковки або упакувати її відповідно до особливого запиту клієнта.
час виконання
20 - 40 днів
Умови оплати
50% T/T оплата заздалегідь, 50% T/T оплата перед доставкою
Стан упаковки
Стандартна експортна упаковка або індивідуальна упаковка
